1. מפרט
|
מִפרָט |
||
|
דֶגֶם |
מקסימום טוראל |
כיוון |
|
TRD-47A-103 |
1±0.2N·m |
שני הכיוונים |
|
TRD-47A-163 |
1.6±0.3N·m |
שני הכיוונים |
|
TRD-47A-203 |
2.0±0.3N·m |
שני הכיוונים |
|
TRD-47A-253 |
2.5±0.4N·m |
שני הכיוונים |
|
TRD-47A-303 |
3.0±0.4N·m |
שני הכיוונים |
|
TRD-47A-353 |
3.5±0.5N·m |
שני הכיוונים |
|
TRD-47A-403 |
4.0±0.5N·m |
שני הכיוונים |
|
הערה) המומנט המדורג נמדד במהירות סיבוב של 20 סל"ד ב 23 מעלות ± 3 מעלות |
||
גוֹדֶל
כיצד להשתמש במנחת
1. שופעים רשאים לייצר מומנט בשני הכיוונים, בכיוון השעון או נגד - בכיוון השעון.
2. אנא וודא שלפיר המחובר למנחת יש מיסב, מכיוון שהנחת עצמה אינה מצוידת באחד.
3. אנא עיין בממדים המומלצים למטה בעת יצירת פיר עבור TRD-47A. אי שימוש במידות הפיר המומלצות עלול לגרום לחליק החוצה.
4. כדי להכניס פיר לתוך TRD - 47A, הכנס את הפיר תוך כדי סיבובו בכיוון הבטלה של המצמד חד כיווני. (אל תכריח את הפיר מהכיוון הרגיל. זה עלול לפגוע במצמד הדרך.)
5. בעת השימוש ב- TRD-47A, אנא וודא כי יוכנס פיר עם מידות זוויתיות מוגדרות לפתיחת פיר הנחת. פיר מתנודד ופיר מנחת עשויים שלא לאפשר למכסה להאט כראוי בעת הסגירה. אנא עיין בתרשימים מימין למידות הפיר המומלצות למנחת.
|
הממדים החיצוניים של פיר |
ø6 0 –0.03 |
|
קשיות פני השטח |
HRC55 ומעלה |
|
עומק מרווה |
0.5 מ"מ ומעלה |
מאפייני מנחת
1. מאפייני מהירות
מומנט מנחת דיסק משתנה בהתאם למהירות הסיבוב. באופן כללי, כפי שמוצג בתרשים מימין, המומנט עולה ככל שמהירות הסיבוב גדלה, והמומנט יורד ככל שמהירות הסיבוב יורדת. מומנט ב 20 סל"ד מוצג בקטלוג זה. במכסה סגור, מהירות הסיבוב איטית כאשר המכסה מתחיל להיסגר, וכתוצאה מכך ייצור המומנט הקטן יותר מהמומנט המדורג.
2. מאפייני טמפרטורה
מומנט מנחת (מומנט המדורג בקטלוג זה) משתנה בהתאם לטמפרטורת הסביבה. ככל שהטמפרטורה עולה, המומנט יורד, וככל שהטמפרטורה יורדת, המומנט עולה. הסיבה לכך היא שצמיגות שמן הסיליקון בתוך המנחת משתנה בהתאם לטמפרטורה. הגרף מימין ממחיש את מאפייני הטמפרטורה.

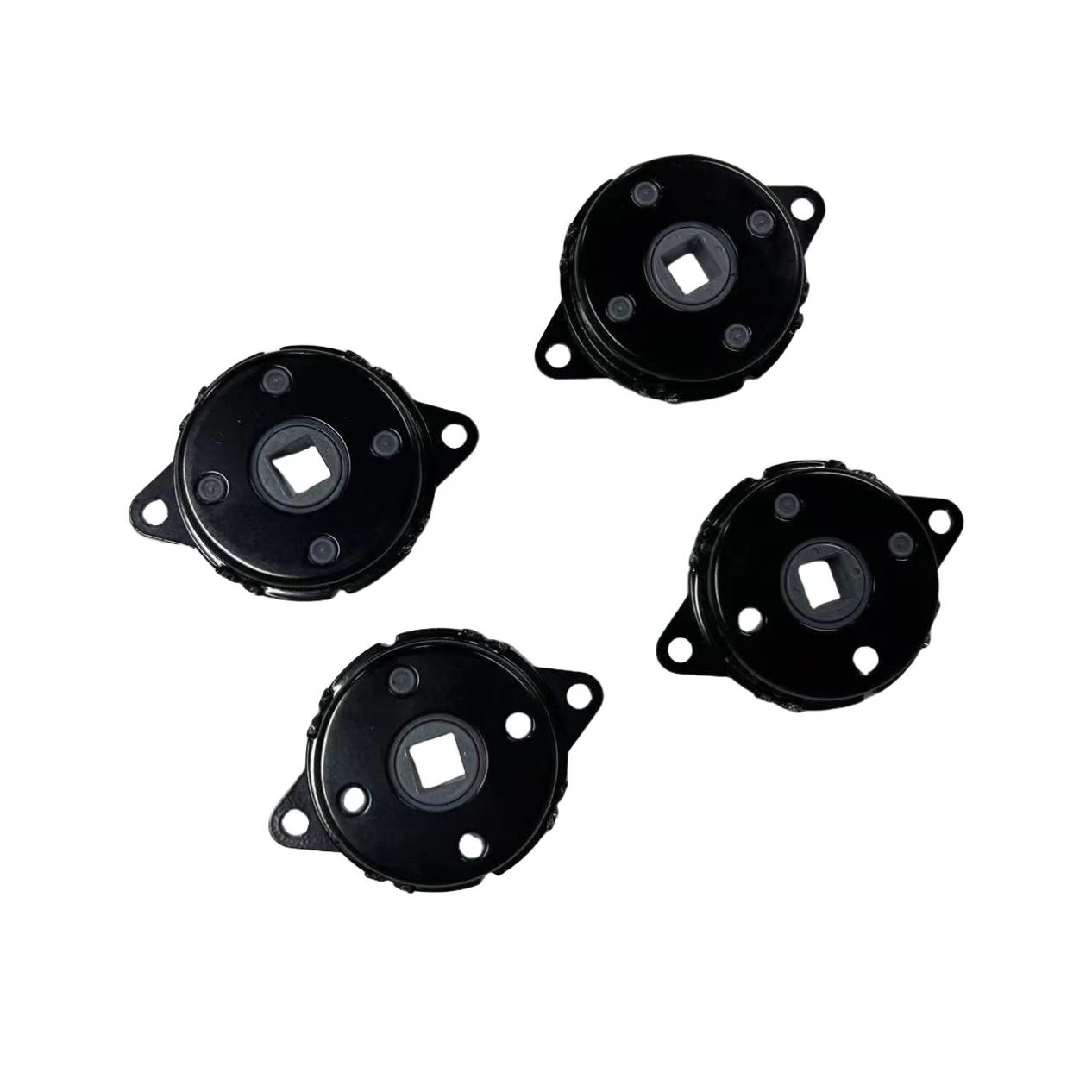

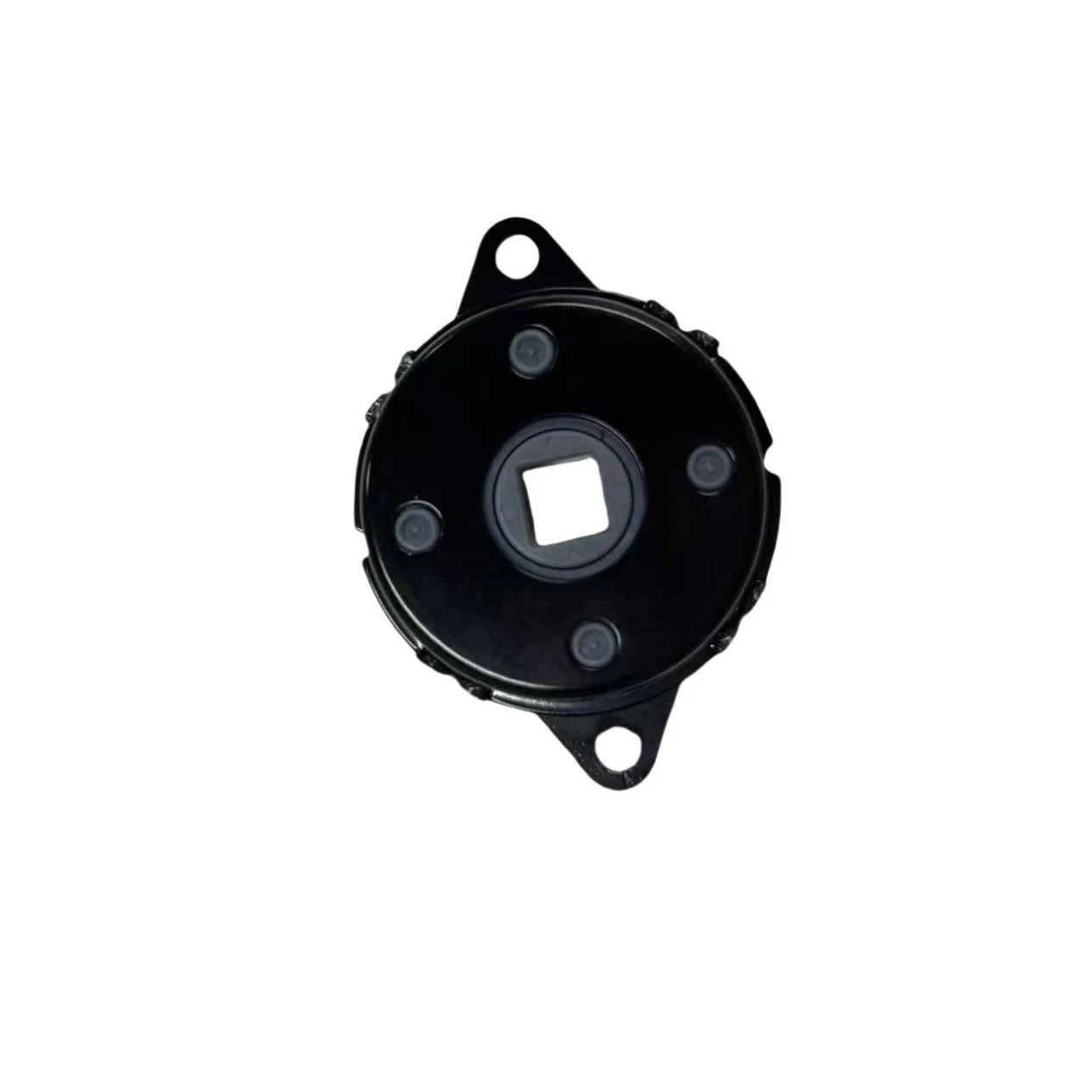

2. תמונות
3. יישום
